エレパインの施工事例

エレパインのエアコン交換・取付工事の施工事例をご紹介させていただきます。エレパインの自慢は施工品質の良さと圧倒的な施工実績です。

配管カバー(屋内)セット

配管カバー(屋外)セット

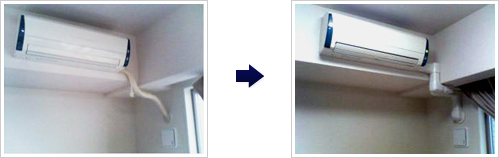

配管カバー(屋内)

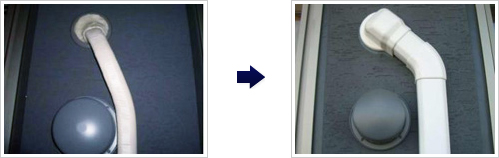

配管カバー(屋外)

集合住宅工事

室外機特殊工事

塩ビドレン施工

エアカットバルブ

施工の流れ~家庭用~

1.事前準備・養生
まずは作業場所の養生から!!ここがポイント。

2.室内取付前
事前準備も整い、さぁ~て、これから取付作業開始です。

3.室内カバー取付
下から上に向かって順番に、配管カバー役物の取付。

4.室内カバー取付
配管カバー直管取付。

5.据付板取付
真っすぐ平行になるように、慎重に採寸。落ちないように細心の注意の上、固定。

6.室外カバー取付
室外カバー直管取付。

7.冷媒管挿入
室外側より室内機取付に最適な長さで。

8.冷媒管曲げ加工
配管カバー内にすっぽりきれいに納まるよう、折れないように。ここが腕の見せどころ。

9.冷媒管カット
接続のため、最終調整。バリがでないよう、いつもカットはきれいに。

10.フレアー加工
液、ガスが漏れないよう、大きさをきれいに、より慎重に。ガス漏れの原因はここ!!

11.室内機接続
さぁ、室内機と配管の接続。トルクレンチを使い、丁寧に!!カチ!カチ!締めすぎず、緩すぎず。

12.接続部断熱処理
結露等により、水滴が垂れないよう十分断熱を。

13.室内カバー仕上げ
室内カバーを最終採寸、どうだきれいに納まるか。よ~し、きれいに納まった!!

14.室内側スリーブパテ処理
外からの空気などを遮断。

15.室内機完成
配管カバーも、室内機もまっすぐきれいに納まりました!

16.室外冷媒管加工
配管カバー内にきれいに納まるよう、微調整しながら、まとめて納めます。

17.室外側スリーブパテ処理
室内に外からの空気など入らないように遮断。

18.フレアー加工
室内同様、液ガスが漏れないよう、大きさをきれいに。

19.化粧テープ巻き
保護テープ、巻きまーす。

20.ドレン塩ビ加工
水(ドレン)の流れを考え、調整しながら建物壁面に合わせて作ります。

21.ドレン塩ビ完成
排水の溝まできれいにできました。これで床がビチャビチャにならない。

22.エアカットバルブ取付
室内側からのポコポコ音を軽減するために取付ます。ここがポイント!

23.室外機接続
完成間近。トルクレンチを使って丁寧に、カチ!カチ!

24.真空引き
真空引きは今常識。配管内の空気を取り除きます。ここがポイント。

25.信号線接続
3本の色を間違えないように。ここ間違えると運転しないぞ。

26.カバーコーキング処理
雨水などの侵入を完全にシャットアウト!!

27.下部ドレン接続
暖房時の室外機本体からのドレンを塩ビドレンに接続。

28.室外機完成
完成!!あとは試運転・清掃・後片付。今日も無事に終わりました。

工事完了までの6STEP

STEP1 お問い合わせ

エアコンの交換・取付工事をお考えでしたら、エレパインまでお問い合わせください。皆様からのお問い合わせをお待ちしております。
TEL:03-6666-9401(受付日時 10:00~18:00 土日祝休み)
メールフォーム
STEP2 現地調査・お見積もり

ご都合の良い日時に現地調査にお伺いし、コンセントの状態を含めた住居環境やエアコンの取り付け形態などを確認します。その後、お見積もりをご提示します。
※必ずしも現地調査が必要とは限りません。
STEP3 ご発注

当社のご提案内容にご納得いただけましたら、ご発注となります。
STEP4 着工

交換・取付工事に入ります。工事内容や所要時間などは着工前にお伝えします。
STEP5 完了・お引き渡し

工事が完了しましたら最終検査を行い、お引き渡しとなります。
STEP6 アフターフォロー

お引き渡し後も何かありましたらお気軽にご連絡ください。施工不良などの場合は5年間保証させていただきます。
※経年劣化などの場合は保証外となります。あらかじめご了承ください。
